デモカーについて

カロッツェリア ヘッドユニット


ロードスターだからこそ、こだわり抜いた多機能高性能で綺麗な内装を!

本事業を行うにあたり、製作者である私が全力を出して製作した車両となります。
機能面、見た目、全てをこだわり抜いて製作しました。
(自動車としての利便性はゼロです笑)

「なぜロードスターでオーディオ組んでるの!?

誰もやっていない事をやるのが好き & 狭くて製作が難しい!
難易度高いほうが楽しいじゃん?


ということで、各項目ごとにNBロードスターの紹介をさせて頂きます。

現在NBロードスター(当記事)の他に、アルトHA24Sはオーディオ構築解説用デモカーとして掲載しています。
NBロードスター(当ページ)
アルトHA24S


目次

内装&仕様一覧
4ユニットドアスピーカー
2ユニットピラーオーディオ
シート裏10インチサブウーファー
トランクオーディオ
シート裏アンプ
スイッチパネル
フリップダウン式スマホホルダー
iPadスタンド
100Vコンセント付きグローブボックス

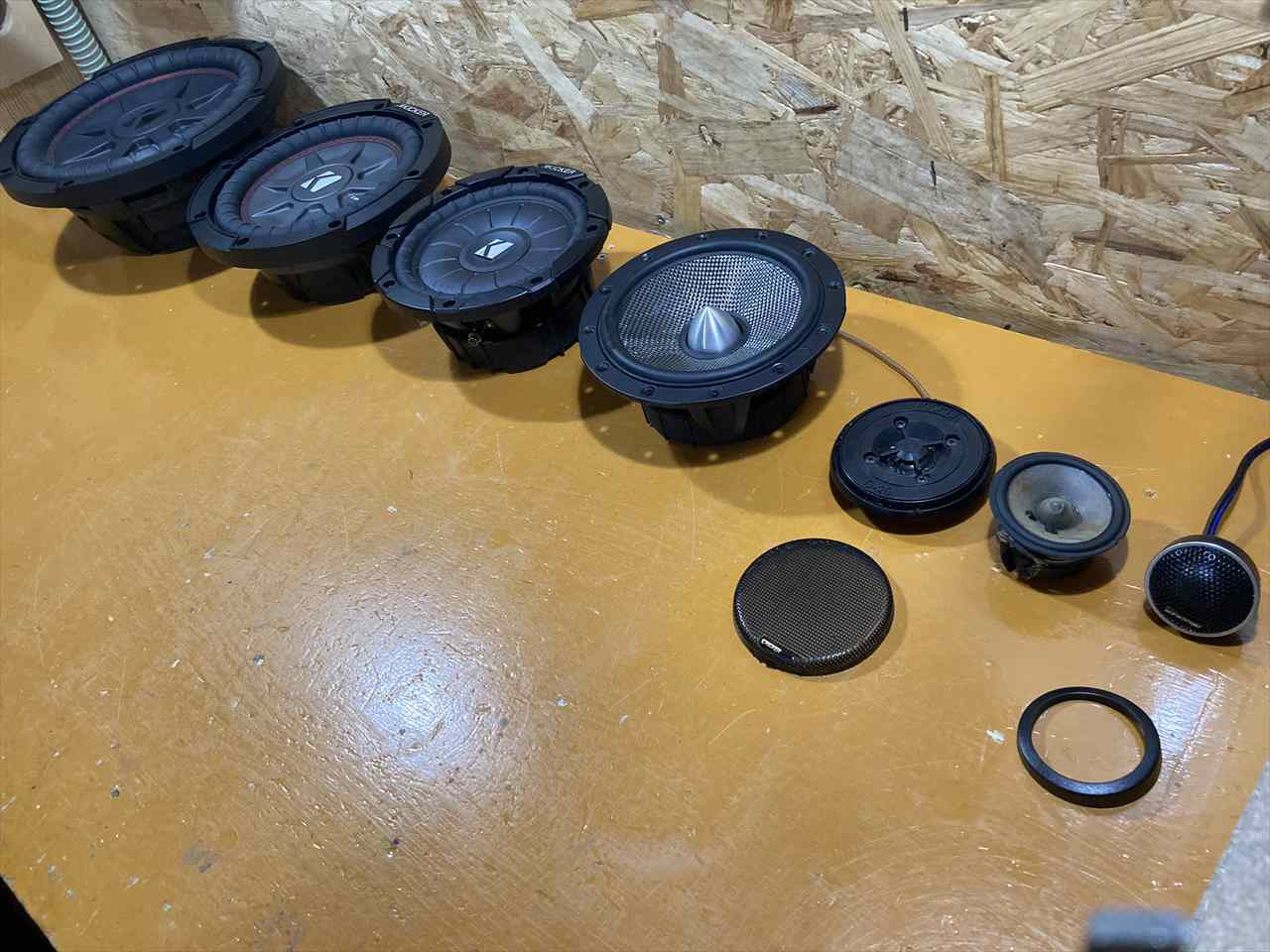

内装&仕様一覧

・ヘッドユニット:Carrozzeria FH-6200(エアバッグ跡地)
・フロント3way:Kicker QS65.2 & Kicker KSC2704
・ドアサブウーファー:Kicker CVT6.5 & CWRT8
・ピラーオーディオ:QS65.2(上記) & Kicker TW-456
・シート裏サブウーファー:Kicker CWRT10
・トランクサブウーファー:Kicker CWR10
・パワーアンプ:Carrozzeria GM-D7400 x2 & PRS-D8200 & PRS-D700
・電源ケーブル&ヒューズ類:Audio-Technica
ドアスピーカー

ドアスピーカーグリル:有り

ドアスピーカー

ドアスピーカーグリル:無し

ドアスピーカー

スピーカー取り付け前

ドアスピーカー

アンプ取り付け前

目次へ戻る

ドアスピーカー

ドアスピーカー

ドアスピーカーグリル:有り

ドアスピーカー

ドアスピーカーグリル:無し

ドアスピーカー

本来クリップの所をボルトに変えてます。
シート干渉回避する為にウーファー下にコーナーを付けました。

ドアスピーカー

遠くから見てもインパクト絶大!
とは言え、ここまで全開にすることは基本ないです...

ドアスピーカー

内部もこだわり抜いて製作しました!
FRPで鉄板の型取りをして土台を作り、バッフルリングでトンネルを作ってガッチガチ仕様です!

ドアスピーカー

バッフル面で使用(製作)したパーツ類です。
基本的に1枚板から全て切り出しています。

ドアスピーカー

サランネットタイプとバータイプのグリルです。

ドアスピーカー

バッフル面に磁石が埋め込まれているので"ピタッ"と付きます。

目次へ戻る

ピラーオーディオ

ピラーオーディオ

フロント3wayのツイーターとスーパーツイーターです。
デカ過ぎてフロントガラスに少し被ります...

ピラーオーディオ

角度有り2ユニットなのでかなり複雑な形状ですが、レザーにて仕上げました。

目次へ戻る

シート裏サブウーファー

サブウーファー

以前まで8インチウーファーが付いていたので、サブバッフルを製作して10インチサブウーファーを取り付けました。

サブウーファー

サブバッフル右上には磁石を埋め込んだので、スマホを車載カメラ代わりとして使用可能です。

目次へ戻る

トランクオーディオ

トランクオーディオ

スペアタイヤの空間にアンプ埋め込み。
純正バッテリー位置に10インチサブウーファー埋め込み&オリジナルグリル製作。

トランクオーディオ

LED光ります。
写真撮影時にしか光らせません...お出かけ時には基本的に荷物が乗っているのでそもそも見えない...

トランクオーディオ

スペアタイヤ空間手前は小物入れとして収納スペースを設けました。

目次へ戻る

シート裏アンプ

アンプ

運転席&助手席裏に、4chアンプとクロスオーバーネットワークを1機ずつ。助手席裏にはヒューズブロックと電源分岐ターミナル、2連シガーソケットを取り付けました。

アンプ

Kicker QS65.2のパッシブクロスオーバーネットワークです。
最上位グレードなのでお弁当箱並みのサイズがあります。

目次へ戻る

スイッチパネル

スイッチパネル

オーディオのコントロールスイッチです。ヘッドユニットでコントロールするよりも物理スイッチの方がカッコ良くない?って思い作りました。
左のは電圧計です。

スイッチパネル

スイッチパネル上部の膨らみは、照明ライトです(下からもうっすら光ります)。
イルミ電源から取っていますがオンオフ切り替え可能です。

スイッチパネル

いかにも”コックピット”ですね!!
シガーソケットのオンオフ、収納スペース内のLEDオンオフ、純正ホーンとエアホーンの切り替え、100V電源のオンオフなど...

スイッチパネル

スイッチパネル左にはフリップダウン式のスマホホルダーがあります。磁石が埋め込まれているのでスマホを取り付けることが出来ます。
ナビとして使ったり車載カメラとして使ったり...

スイッチパネル

取り付け前

スイッチパネル

取り付け前

目次へ戻る

iPadスタンド

iPadスタンド

ネオジウム磁石が埋め込まれた板を製作してレザーにて仕上げて取り付けて...

iPadスタンド

iPad miniやその他スマホ類の取り付けが可能です。足回り硬いですが一切降ってこない磁力を発揮しています。

iPadスタンド

そして、背面は収納スペースとなっております。広くは無いですが小物入れとして使えます。
ヘッドユニットはエアバッグ跡地に移植してあります。

iPadスタンド

夜暗いと困るので照明も付いています。基本的に使わない空間なので何を入れるか悩みますね笑
非常食でも入れようか...

目次へ戻る

グローブボックス

グローブボックス

100Vコンセント埋め込みました。300Wまでなら使えるので、旅行の時や車中泊の時、災害時に便利ですね!その他ETCや充電用USBポートなど。

グローブボックス

こちらも照明付いているので夜は便利です。こちらのコンセント(グローブボックス)の背面に板を取り付けて補強してあります。

グローブボックス

開けた時に綺麗な見た目のほうが良いよね?と思い、板で仕切りを入れているので底部には小物類をゴチャっと収納しています。
